Exercice : Usine de produits préfabriqués en béton

Distribution de l'usine

Industrie du Béton

L'usine de produits préfabriqués en béton armé est située dans le Val‑de‑Loire d'où est extrait le sable utilisé pour élaborer le béton.

Les produits préfabriqués sont surtout utilisés dans le bâti­ment ; ce sont des panneaux de façade, des escaliers, des élé­ments de dalles etc.

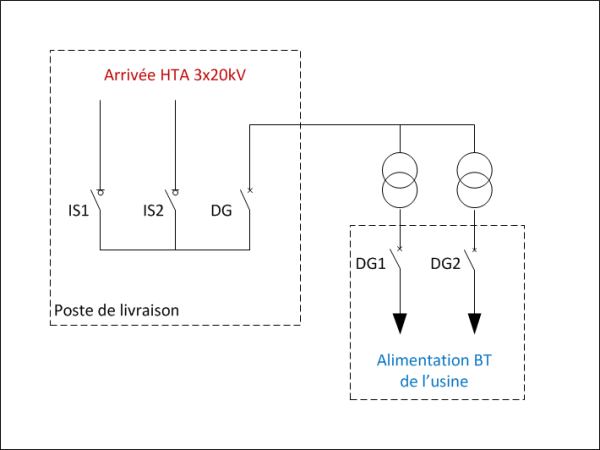

Le schéma de l'alimentation HTA de l'usine est le suivant (le reste de la distribution BT n'est pas représenté) :

Distribution de l'usine

Question

Parmi les types d'alimentation qui existent, indiquez quelle est celui utilisé dans cette usine. Justifiez votre réponse

Indice

Le schéma ne représente que la partie de la distribution concernant l'usine

Indice

L'usine possède deux transformateurs, protégés par deux disjoncteurs, DG01 & DG02

Indice

Vérifiez si les différents disjoncteurs peuvent être fermés en même temps.

Détails des circuits des différents bâtiments

Le plan de l'implantation d'une usine de produits préfabriqués en béton armé est donné ci-contre →

La composition de chaque batiment est donnée ci-dessous :

Implantation

Atelier A1 :

Armature TR3 :

  • Concasseur 120 kVA

  • Centrale béton 60 kVA

  • Tables vibrantes 80 kVA

  • Tables vibrantes 85 kVA

  • Eclairage 15 kVA

  • Soudure par point 80kVA

  • Cisailles 60kVA

  • Manutention 40 kVA

  • Eclairage 20 kVA

Atelier A2 :

Bureau TR4 :

  • Tables vibrantes 90 kVA

  • Tables vibrantes 70 kVA

  • Mouleuses 45 kVA

  • Grue 30 kVA

  • Eclairage 15 kVA

  • Eclairage 20 kVA

  • Chauffage 40 kVA

  • Informatique 10 kVA

  • Réserve 20 kVA

Compresseur : 80 kVA

Question

Calculez la puissance installée de cette usine

Question

On considère que l'installation ne consomme instantanément pas plus de 60% de la puissance installée (voir cours « Calcul d'une installation »)

Quelle puissance minimale a du souscrire cette usine ?

Question

Dans quel tarif une telle puissance peut elle être souscrite ?

Indice

Rappel : Il existe trois tarifs

  • tarif bleu

  • tarif jaune

  • tarif vert

Question

Sous quelle catégorie de tension devra se faire la livraison ?

Indice

Rappel : La livraison peut s'effectuer

  • en BT

  • en HT

Question

Le propriétaire de l'usine est-il également propriétaire de son transformateur ?

Arrivée & Comptage

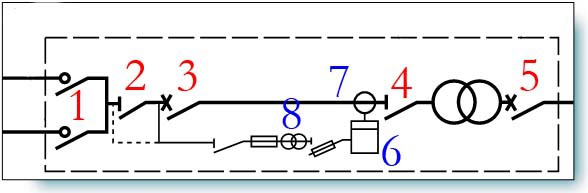

Le schéma détaillé de l'arrivée HT est représenté ci-contre.

Arrivée HT

Question

Donnez la désignation et le rôle de chaque élément repérés de 1 à 8

Question

S'agit-il d'un comptage Haute-Tension ou Basse Tension ?

Choix des cellules

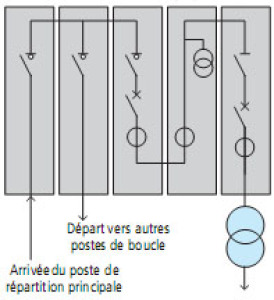

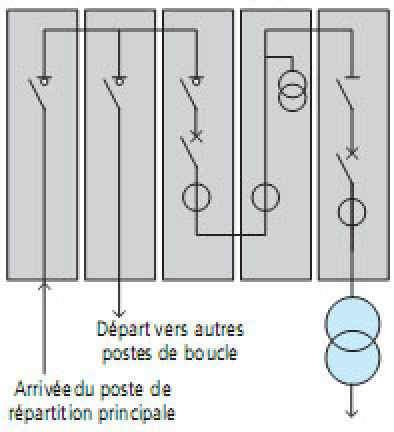

Le schéma du poste de livraison est donné ci-contre.

Poste de Livraison

Question

Déterminez le type et le nombre de cellule nécessaire à la réalisation de ce poste.

Utilisez le catalogue Schneider pour proposer des références

Ouvrir le Catalogue Schneider

Extrait du catalogue Schneider - Cellules HT [pdf]

Indice

Certaines cellules sont identiques

Les cellules n'utilisent pas l'hexafluorure de soufre
